Caja distribución FO mural metálica doble puerta hasta 48 SC/LCD (460x280x85mm) interior

La caja mural de 48 SC/LCD es totalmente simétrica. Dispone de 4 agujeros en el fondo para una perfecta y fácil sujeción a la pared o fondo de armario. Está dividida en 2 zonas independientes separadas por el frontal donde se colocarán las hembras pasamuros. Cada una de las dos zonas dispone de puerta independiente y cerraduras independientes, de manera que el cliente puede controlar el acceso a cada zona.

La zona de conexionado dispone de 4 aperturas de entrada para los cables (2 ovales y 2 redondas). Las dos entradas ovales incluyen sendas juntas de goma pre-troqueladas para poder colocar hasta 3 cables individuales en cada una o introducir el cable dejando tubos en paso (sangrado). Las 2 entradas redondas de cable, situadas en el lateral, están pre-troqueladas en la chapa de manera que se pueden ir abriendo según las necesidades del cliente.

Los cables de entrada, los tubos de transporte y los rabillos se sujetan al fondo de la caja mediante bridas que se agarran a los puentes ya existentes en la caja. Ofrece la posibilidad de instalar hasta 6 casetes de plástico apilables con capacidad de hasta 24 protectores de empalme cada uno.

La zona de administración dispone de 2 aperturas, una en la parte superior y otra en la inferior, con sendas juntas de goma. En su interior tiene puentes para sujetar y ordenar los latiguillos a conectar.

En el frontal de separación de ambas zonas, dispone de 48 agujeros preparados para alojar hasta 48 hembras pasamuros SC o LCD, por lo que se pueden llegar a terminar en conector un total de hasta 96 fibras ópticas.

Características:

-Dimensiones son: Ancho 460mm, Alto 280mm y Profundo 85mm

-Todo el cuerpo de la caja está fabricado en chapa metálica de 1,2mm de espesor

-El frontal donde van colocadas las hembras pasamuros está fabricado en chapa metálica de 1,5mm y serigrafiado con la numeración de los puertos

-Todas las partes metálicas van pintadas con pintura epoxi (RAL 7035 liso mate)

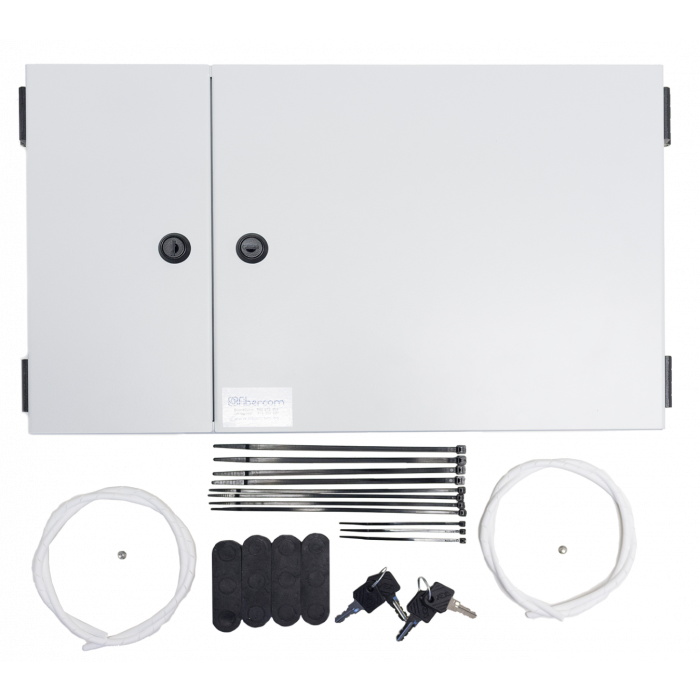

La caja mural se suministra con:

-Cuerpo principal de la caja con dos puertas independientes

-Dos cerraduras diferentes (instaladas una en cada puerta) con dos copias de llaves en cada cerradura

-Panel para colocación de 48 hembras pasamuros SC o LCD

-4 juntas de goma pre-troqueladas para entrada-salida de cables

-Tornillos para sujeción de casetes de empalme

-Bolsa de accesorios con bridas de plástico y tubos de transporte

-Manual de instalación

Aplicaciones:

La caja mural de 48 SC/LCD, es un envolvente diseñado para ir colocada en la pared o fondo de armario, y permite alojar en su interior los extremos de los cables de fibra óptica, dar protección a los empalmes y permitir las conexiones. Incluye un panel frontal para colocar hasta 48 hembras pasamuros SC o LCD. Debido a que es metálica está especialmente indicada para su instalación en entornos industriales por su gran resistencia a impactos y agresiones.

La caja se puede utilizar como módulo de terminación de la red del edificio para ICT-2.
